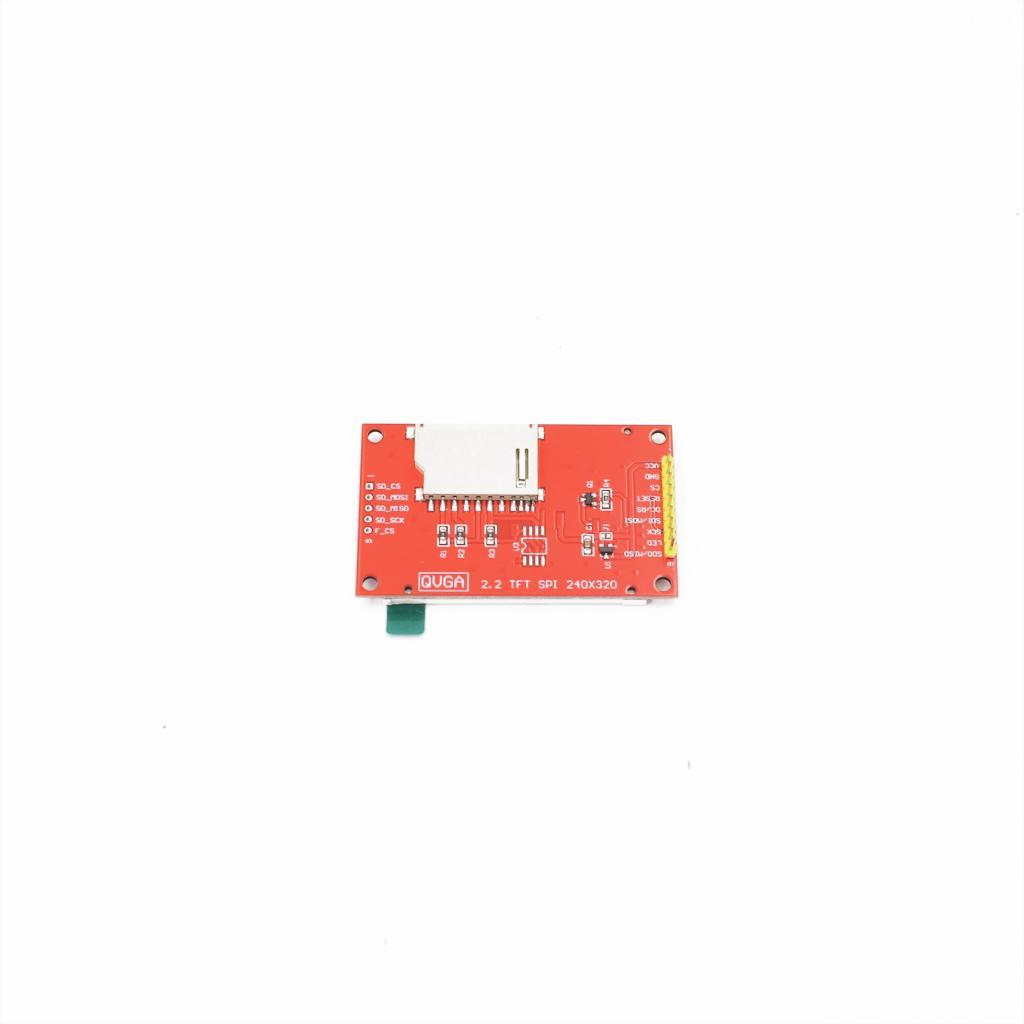

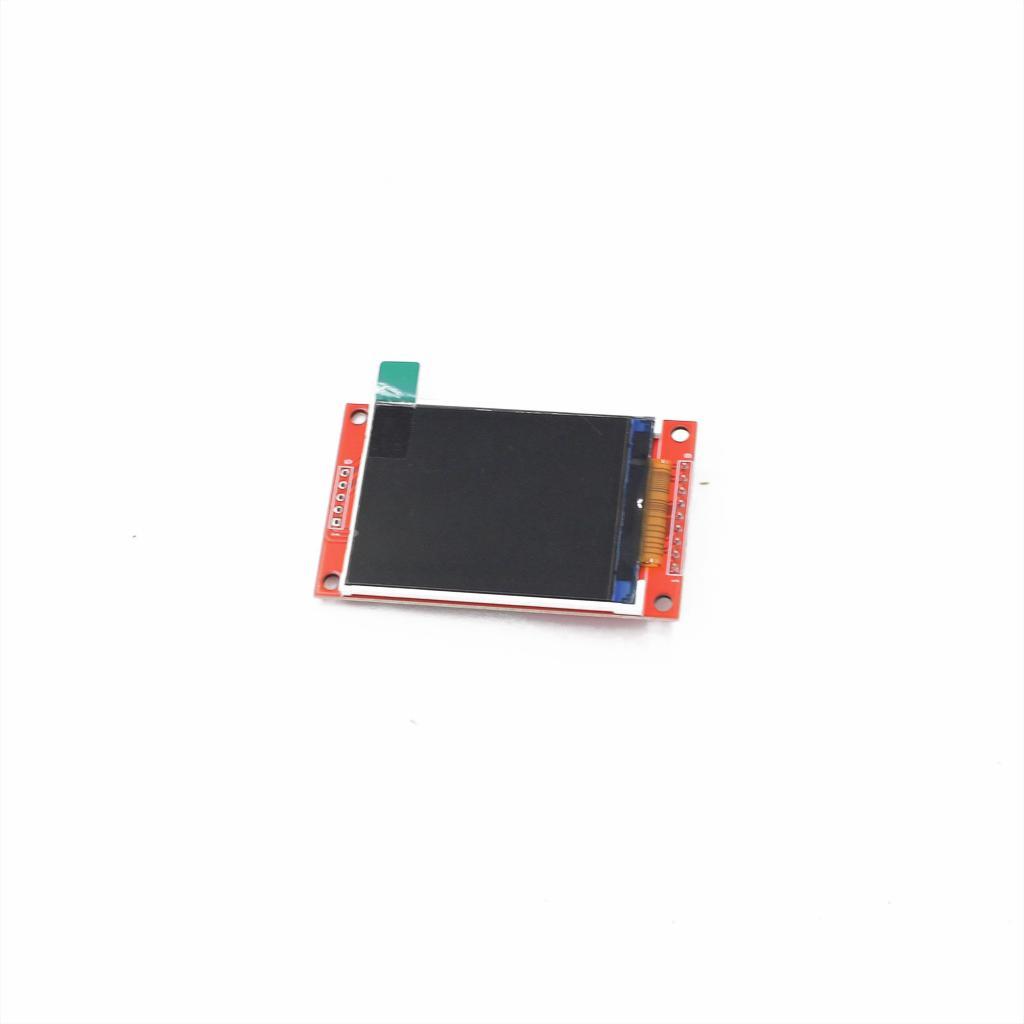

ชื่อสินค้า : TFT SPI LCD Touch Color Screen Display Module โมดูลจอแสดงผล สัมผัส สี ขนาดต่างๆ 2.8 2.4 2.2 2.0 1.8 1.4 นิ้ว

สำหรับ 4.0 3.5 3.2 นิ้ว โปรดดูอีกโพส
For 4.0 3.5 3.2 inches Please see another post

ชนิดต่างๆ : 1.8 Inches, 2.2 Inches, 2.8 Inches Touch Screen, 2.4 Inches Touch Screen, 3.2 Inches Touch Screen, 3.5 Inches Touch Screen, 4.0 Inches Touch Screen, 2.4 Inches, 2.8 Inches, 3.2 Inches, 3.5 Inches, 1.44 Inches, 2.0 Inches

รายละเอียดสินค้า
สีแสดง: 16BIT RGB 65K สี
รหัสสินค้า: MAR1801
ขนาด: 1.8 (นิ้ว)
ประเภท: TFT
ชิพขับเคลื่อน: ST7735S
ความละเอียด: 128*160 (พิกเซล)
อินเตอร์เฟสโมดูล: อินเตอร์เฟส SPI 4 สาย
ไฟส่องหลัง: ไฟ LED สีขาว 2 ดวง
พื้นที่แสดงผลที่มีประสิทธิภาพ: 28.03x35.04 (มม.)
ขนาด PCB โมดูล: 38.30x62.48 (มม.)
อุณหภูมิการใช้งาน: -20°C~60°C
อุณหภูมิการจัดเก็บ: -30°C~70°C
แรงดันไฟฟ้าที่ใช้งาน: 5V/3.3V
การบริโภคพลังงาน: [ยังไม่ได้ระบุ]
น้ำหนัก (รวมบรรจุภัณฑ์): 18 (กรัม)

Product Specification
Display Color: 16BIT RGB 65K color
SKU: MAR1801
Size: 1.8 (inch)
Type: TFT
Driver Chip: ST7735S
Resolution: 128*160 (Pixel)
Module Interface: 4-wire SPI interface
Backlight: 2 White Led
Effective Display Area: 28.03x35.04 (mm)
Module PCB Size: 38.30x62.48 (mm)
Operating Temperature: -20°C~60°C
Storage Temperature: -30°C~70°C
Operating Voltage: 5V/3.3V
Power Consumption: [To be determined]
Weight (including packaging): 18 (g)

ขา 1: VCC: ไฟเลี้ยงบวกสำหรับหน้าจอ LCD (3.3V 5V)
ขา 2: GND: กราวด์ไฟเลี้ยงหน้าจอ LCD
ขา 3: GND: กราวด์ไฟเลี้ยงหน้าจอ LCD
ขา 4: NC: ไม่ได้กำหนด, สำรองไว้
ขา 5: NC: ไม่ได้กำหนด, สำรองไว้
ขา 6: NC: ไม่ได้กำหนด, สำรองไว้
ขา 7: CLK: สัญญาณนาฬิกาบัส SPI สำหรับหน้าจอ LCD
ขา 8: SDA: สัญญาณข้อมูลเขียนบัส SPI สำหรับหน้าจอ LCD
ขา 9: RS: สัญญาณเลือกลงทะเบียน/ข้อมูลหน้าจอ LCD, ระดับต่ำ: ลงทะเบียน, ระดับสูง: ข้อมูล
ขา 10: RST: สัญญาณรีเซ็ตหน้าจอ LCD, รีเซ็ตระดับต่ำ
ขา 11: CS: สัญญาณเลือกชิป LCD, เปิดใช้งานระดับต่ำ

Pin 1: VCC: LCD screen power supply positive (3.3V 5V)
Pin 2: GND: LCD screen power ground
Pin 3: GND: LCD screen power ground
Pin 4: NC: Undefined, reserved
Pin 5: NC: Undefined, reserved
Pin 6: NC: Undefined, reserved
Pin 7: CLK: LCD screen SPI bus clock signal
Pin 8: SDA: LCD screen SPI bus write data signal
Pin 9: RS: LCD screen register/data selection signal, low level: register, high level: data
Pin 10: RST: LCD screen reset signal, low level reset
Pin 11: CS: LCD chip select signal, low level enable
